Cimatron16發佈了
Cimatron 16 為模具製造商提供了全新的介面和更高的自動化程度，以加快模具設計、電極設計和 NC程式設計。 這裡只是一些亮點。
通用介面改進
• 更改后的介面使用了更為簡潔的圖示和時尚的螢幕按鈕，使 Cimatron 16 更易於使用並縮短了學習週期。
清晰的新介面更易於程式設計
• 很多使用者體驗的改進提高了程式設計效率，例如用於拖動和預覽的新空間座標軸工具，可在 X、Y 和 Z 方向或 XY、XZ 和 ZY 平面上快速、準確地拖動。 它還允許圍繞每個軸自由拖動和旋轉。
用於拖動和預覽的空間座標軸
• 自動儲存拖放數據介面檔功能現在在關閉時自動保存所有檔，而不是只能一個個手動保存
模具設計與建模
• 表面相切延伸是一種新的建模功能，可沿與原始曲面相同的方向切向延伸面。 新功能對於延伸一般面（即非平面或圓錐面）特別有用。 用戶可以取消選擇邊緣以便不延伸它們。

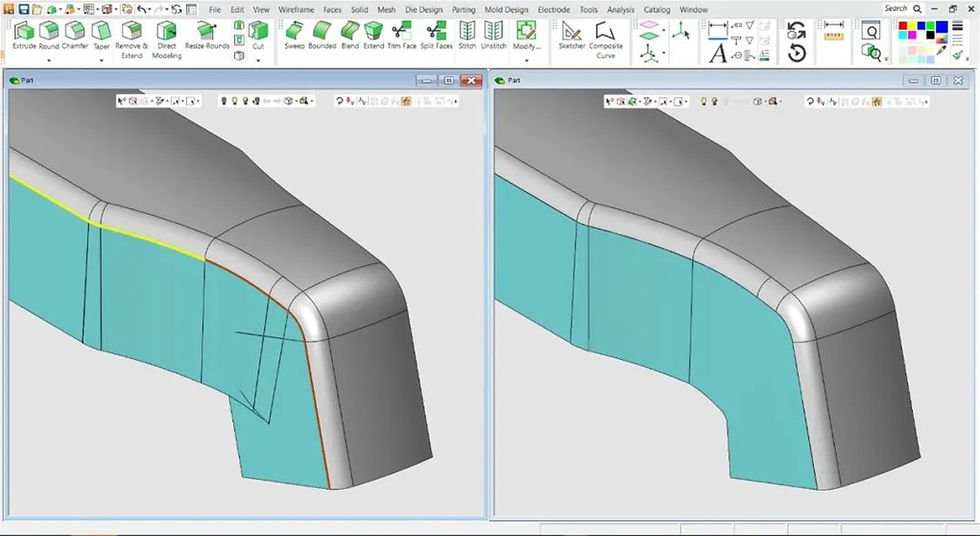

表面相切延伸
• 現在可以使用幾種新的模具佈局類型，包括智慧鏡像和陣列。 由設置對話框控制佈局子類型、旋轉和模穴距離等參數。
• 頂桿定位自動化設計能檢測需要定位以防止其在頂出板中會旋轉的頂桿，並根據所需的定位類型修改頂桿沉頭，以在範本上創建合適的定位槽。 16版本為頂桿和切除體提供了4種定位類型，即四種形狀。
頂桿定位自動化設計
衝壓模設計延伸面功能允許使用者用一個光順的連續面替換沿多條邊界創建的面。
衝壓模設計延伸面
• 網格 - 局部重新網格化、曲率圖和封閉開放邊。 在 Cimatron 16 中，您可以將重新網格化的範圍控制為全域或局部。 新的局部選項允許使用者微調特定區域而不影響整個模型。
• 筋位創建 - 源輪廓簡化了使用 2D 輪廓（平行於從 2D 輪廓向下的筋位方向）或平滑 3D 輪廓自動創建筋位結構。
•BOM 報告現在提供了一個選項，可以按裝配結構查看和輸出，以反映嵌套順序。
按裝配輸出BOM報告
電極
對 System 3R 電極夾頭的支持現在允許客戶根據公司標準和 RFID 方向為夾頭設置不同的方向，以適應機器人上的 RFID 讀取器。
支援System 3R 電極夾頭
電極加工更容易控制。 用戶現在可以直接在 NC-Setup 中指定從粗工到拋光的電極放電區域電蝕階段。 所有指定的 TP 資料夾能自動應用相同的電蝕階段來建立電極。 所有相關的加工參數將根據EDM設置自動應用。
在 EDM 設定中自動創建電極 NC
隨形冷卻
• Cimatron 16 現在提供更多自動化選項，使生成良好的冷卻路徑和提高效率。 新的虛擬體功能允許使用者將冷卻迴路限制在形狀的一部分，並避開不需要冷卻水路的區域。
• 優化曲率能顯示無法創建冷卻水路的區域，讓您能通過點擊控制來糾正水路。
優化隨形冷卻的曲率
NC程式設計自動化
• 直接從 STEP、IGES 和 STL 等外部數據介面格式以及 Cimatron 實體檔（ELT）導入刀具和夾持。 系統會自動識別形狀並在刀具清單中創建它們各自的形狀。
從外部數據介面導入刀具和夾持
程式之間的複製粘貼幾何數據使用戶能夠在加工程式之間或多個程序之間有效地輸入數據，以實現輕鬆且無錯誤的程式設計。
CAM 策略增强
• 3軸粗加工和型腔體積銑支援自動選擇不同長度的多把刀具，以獲得最佳加工順序。 這個有效的特性使得粗加工平行銑削、粗加工環繞銑削和型腔體積銑更好的選擇刀具以減少加工過程中刀具的振動，得到更高的加工效率。
3軸粗加工包括型腔體積銑可以自動選擇多把刀具進行加工。
• 多高度和多型腔- 採用高效加工程式設計時，可以使用一個程式加工多個不同高度和深度的型腔，高效加工有效的刀具路徑與輪廓定義區域的型腔管理器的自動化相結合，為使用者提供了兩全其美的選擇。
高效加工可用使用不同高度和型腔
• 新的自動鑽孔模式可通過NC範本運行，以無縫創建孔組，並考慮獨特的毛坯形狀，可以實現更安全、更快速的鑽孔工藝。 2.5軸開槽程式功能也得到了提升，它可以考慮預鑽孔的位置，以便使用優化的刀具進行更快的加工。
• 3軸功能改進：隨形等距加工策略對所有NC用戶客戶開放，就像3+2程式里含有自動創建加工方向一樣。
所有NC客戶都可以使用3軸隨形等距
• 5軸功能改進：5軸去毛刺加工策略支援新的刀具類型，包括端銑刀、球形銑刀、棒糖銑刀、錐形銑刀和倒角銑刀。 此外，沒有完整刀尖半徑的刀具現在可以定義刀具和加工邊的接觸點。 多重切削特徵可以使得刀具採用多個路徑加工出近似一個平的（倒角）或圓的（圓角）形狀。
